Extremt lågtrycks RO-membran är ett element för omvänd osmos byggt för matarvatten med låg salthalt, som når stabiliserad saltavstötning över 99 % medan den arbetar vid ett matningstryck så lågt som 100 psi (0,69 MPa). Jämfört med ett standardbräckvattenmembran som löper nära 225 psi, minskar denna XLP Ro-membrankategori pumpenergibehovet med ungefär 25 % till 35 % på vattenkällor under 1 000 ppm TDS, vilket är anledningen till att det har blivit standardvalet för det andra passet i tvåstegs RO-tåg, vattenledningar på flaska och vatten på flaska.
Varför extrem lågtrycksdrift är viktig
Ett konventionellt industriellt RO-membran behöver ett visst minimitryck för att trycka vatten genom sitt aktiva lager. När matarvattnet redan är lågt i lösta salter går det mesta av det trycket till spillo för att övervinna membranets eget motstånd snarare än att bekämpa det osmotiska trycket. Extremt lågtrycks RO-membranelement löser detta genom att använda ett tunnare, mer permeabelt polyamidskikt, så att samma volym permeat produceras med mycket mindre pumparbete. På en medelstor kommunal eller industriell linje, översätts det direkt till en mindre pump, ett lägre klassificerat tryckkärl och en betydligt lägre elräkning varje månad.
Membranstruktur och hur den uppnår lågtrycksprestanda
Extra Low Pressure Ro-membranelement är byggda på en tunnfilmskompositstruktur bildad genom gränssnittspolymerisation. Genom att kontrollera tvärbindningsdensiteten hos polyamidskiktet under produktionen håller den aktiva barriären tunn och hydrofil, vilket sänker det hydrauliska motståndet som matarpumpen måste övervinna utan att offra saltavstötning. Matningsdistansen är typiskt 28 mil eller 34 mil, en tjocklek som väljs för att balansera tryckfall mot motstånd mot nedsmutsning. Tillverkare med dedikerade polymerkemiteam, inklusive forskare på doktorsnivå fokuserade på membrantvärbindningskontroll, kan i allmänhet hålla avvisningsprestanda mer konsekvent över produktionspartier.
Specifikationer för hela XLP-membranserien
Extremt lågtrycks RO-membranelement tillverkas i standardhusen 4040 och 8040, tillsammans med varianter med större yta för system med högre kapacitet. Tabellen nedan sammanfattar typiska prestandasiffror som rapporterats under standardtestförhållanden på 500 ppm NaCl, 25°C, pH 7,5 till 8,0 och 15 % återvinning av ett element.
| Modell | Aktivt område | Permeate Flow | Stabilt avslag | Testtryck |
| XLP-4040 | 85 ft² (7,9 m²) | 2 700 GPD (10,2 m³/d) | 98 % | 100 psi (0,69 MPa) |
| XLP-8040-400 | 400 ft² (37,2 m²) | 12 000 GPD (45,4 m³/d) | 98 % | 100 psi (0,69 MPa) |

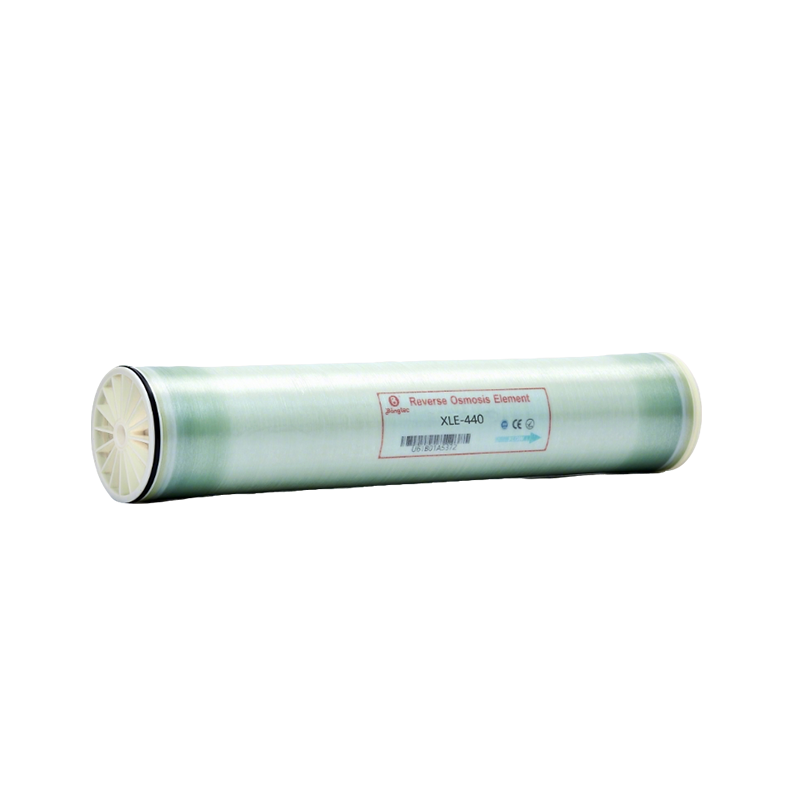

| XLE-440 | 440 ft² (40,9 m²) | 12 700 GPD (48,0 m³/d) | 99 % | 100 psi (0,69 MPa) |
Permeatflödestolerans är vanligtvis klassad till plus eller minus 15 %. Större element med aktivt område som XLE-440 minskar antalet höljen som behövs för en given effekt, vilket sänker både fartygskostnaden och kraven på golvyta vid nybyggnationer.
Extremt lågtrycks RO-membran Product Line
Ett komplett utbud av XLP-membranelement som täcker kompakta hus intill bostäder genom 8040-kärl med hög kapacitet, konstruerade för konsekvent avvisning vid reducerat matningstryck.
Ansökningsfält som gynnar mest
Eftersom RO-membranet med extremt lågt tryck är designat kring matningsvatten under 1000 ppm TDS, passar det en specifik uppsättning användningsfall snarare än varje RO-applikation:
- Buteljerade och förpackade dricksvattenledningar, där kommunalt kranvatten redan har låg TDS och inte behöver högtrycksbehandling.
- Beredning av matarvatten från pannan, tillhandahåller tillsatsvatten med låg hårdhet som minskar avlagringar och förbättrar värmeöverföringen.
- Second-pass-behandling i tvåstegs RO-system, polerande first-pass-permeat för att nå specifikationer för ultrarent vatten för elektronik eller läkemedelsanvändning.
- Kommunal avsaltning av ytvatten eller grunt grundvatten i projekt som sträcker sig från några hundra till flera tusen kubikmeter per dag.
- Processvattenförsörjning för drycker, mejeriprodukter och bryggerier där konsekvent smak och lågt mineralinnehåll krävs.
Systemdesignpunkter före installation
| Parameter | Rekommenderat intervall |
| Mata SDI15 | Under 5,0 |
| Fri klor | Under 0,1 mg/L krävs avklorering |
| Driftstemperatur | 3°C till 45°C, bäst nära 25°C |
| Kontinuerlig drift pH | 3 till 10 |
| Kemisk rengöring pH | 1 till 13 |
| Maximalt tryckfall per element | 15 psi (0,1 MPa) |
Multimediafiltrering, aktivt kolfiltrering och 5-mikrons patronfiltrering är standardförbehandlingsstegen före ett industriellt XLP Ro-membransystem. Matarvatten med högre organisk belastning drar i allmänhet fördel av ett ultrafiltreringsförbehandlingssteg för att skydda membranytan från nedsmutsning.
Energibesparingar jämfört med standardbräckvattenmembran
Genom att använda ett 100 m³/d-system som behandlar vatten vid 1000 ppm TDS som referensfall, producerar endast driftstrycksskillnaden ett stort gap i den årliga elförbrukningen.
| Objekt | Standard BW-membran | Extremt lågt tryck Membrane |
| Driftstryck | 225 psi (1,55 MPa) | 100 psi (0,69 MPa) |
| Uppskattning av pumpeffekt | Ca. 18,5 kW | Ca. 8,2 kW |
| Årlig energi (8 000 timmar) | 148 000 kWh | 65 600 kWh |
Extremt lågt tryck vs ultralågt tryck: Välj rätt membran
Dessa två kategorier är ofta förväxlade eftersom båda är inriktade på energibesparingar, men de är anpassade till olika matarvattenförhållanden.
| Faktor | Extremt lågt tryck (XLP) | Ultralågt tryck (ULP) |
| Typiskt drifttryck | 100 psi | 110 till 150 psi |
| Foder TDS sortiment | Under 1 000 ppm | Upp till 2 000 till 4 000 ppm |
| Bäst passform | Kranvatten, låg-TDS grundvatten, andra pass | Grundvatten med måttlig salthalt, första passage |
Om matningskällan går över 1 000 ppm regelbundet är ett RO-membran med ultralågt tryck eller ett bräckvattens RO-membran vanligtvis det säkrare valet, eftersom att köra ett XLP-element utanför dess design-TDS-intervall förkortar membranets livslängd och ökar rengöringsfrekvensen.
Vanliga frågor
Kan ett extremt lågtrycksmembran ersätta ett standardmembran i ett befintligt fartyg
I de flesta fall ja, eftersom XLP-4040- och XLP-8040-element delar industriella standarddimensioner. Pumpkurvan måste dock ses över först, eftersom ett system som ursprungligen dimensionerats för 225 psi kommer att övertrycksätta ett lågtryckselement såvida inte pumpeffekten reduceras genom en frekvensomriktare eller en strypventil.
Är detta membran lämpligt för havsvatten
Nej. Havsvatten bär vanligtvis runt 35 000 ppm TDS, långt utanför designområdet med låg salthalt för ett extremt lågtrycks RO-membran. Avsaltning av havsvatten kräver ett dedikerat SW Ro-membran klassat för 800 till 1 200 psi.
Hur länge håller membranelementet
Under korrekt förbehandling och rengöring är livslängden vanligtvis 3 till 5 år. De viktigaste faktorerna som förkortar det fönstret är förhöjd foder-SDI, klorexponering över toleransgränsen och fördröjd rengöring när flödet eller avstötningen börjar sjunka med 10 % till 15 % från baslinjen.
Vilken förbehandling behöver ett XLP-system
Standardförbehandling omfattar multimediafiltrering, aktivt kolfiltrering och 5-mikrons patronfiltrering, med matnings-SDI15 under 5,0, grumlighet under 1 NTU och fritt klor under 0,1 mg/L. Källor med högre organiskt innehåll drar nytta av ett extra ultrafiltreringssteg före RO Membrane Element.
